                                          Краткая история штыков

История развития штыка начинается с Багинета. Багинет появился в северной Испании в конце ХVI века как оружие охотников.

В процессе охоты холодное оружие втыкалось в дуло ружья, обеспечивая , таким образом , возможность добить раненого зверя импровизированной рогаткой. Таким образом в конце ХVI века появилась комбинация «ружье-клинок ». В качестве холодного оружия для этой комбинации  начали использовать охотничьи ножи и кинжалы, рукоять которых переделывалась таким образом, чтобы ее можно было вставлять в дуло ружья. Рукояти изготавливались из рога, кости, дерева и металла. Рукоять имела форму луковицы, что ограничивало слишком глубокое проникновение ее в ствол ружья и ее заклинивания. Ножны багинета изготавливались из дерева или кожи, имели латунный прибор, состоящий из устья и наконечника. Ножны багинета имели, как правило, петлю, с помощью которой он подвешивался к поясничному ремню. В музейных собраниях и частных коллекциях встречаются охотничьи багинеты многих стран Европы, в том числе достаточно много французских и итальянских. Европейские багинеты очень схожи между собой, поэтому точно атрибутировать их, то есть отнести их к какой-либо конкретной стране крайне трудно. Превращение охотничьего багинета в боевое оружие европейских армий началось в 1640–50-е годы. Первоебоевое применение багинетов связывается с французским местечком Байоне, от которого и произошло название «багинет». Таким образом, к концу ХVII века в армиях стран Европы повсеместно стали использовать багинеты. Однако багинет имел один очень большой недостаток. Из ружья нельзя было стрелять, если в его стволе был установлен багинет. Кроме этого, была опасность выпадения его из ствола или, наоборот, штык мог намертво застрять в дуле ружья. В результате совершенствования огнестрельного оружия, его стандартизации и взаимозаменяемости в конце ХVII века появились штыки с трубками, которые надевались на ствол, что позволяло вести стрельбу с примкнутым штыком, а также вести рукопашный бой. Штыки с трубкой не имели рукоятей и, как правило, не использовались в качестве обычного холодного оружия. Клинки этих штыков первоначально имели форму тесаков или ножей. Однако впоследствии клинок стал сужаться и утончаться. Это происходило вследствие того, что в примкнутом состоянии он использовался как чисто колющее оружие. Сечение клинков штыков с трубкой было, как правило, трехгранным, хотя применялись и четырехгранные. Применялись также и плоские клинки. Грани трех- и четырехгранных штыков обычно имели долы, уменьшавшие вес штыка, сохраняя его жесткость. Оси клинка и канала ствола оружия были параллельны (за исключением ружей с дульным заряжением). Шейка штыка изготавливалась круглого, овального или граненого сечения. Шейка также была различной по длине. Трубчатые штыки практически всегда изготавливались целиком из стали. Применение латунных трубок не нашло своего развития из-за технологической сложности изготовления и малой прочности и надежности. Поэтому штыки, имеющие трубки из латуни, встречаются крайне редко и являются коллекционной редкостью. Длина трубки также изменялась в процессе появления трубчатых штыков и колебалась в основном от 70 мм до 100 мм (последние размеры были характерны для английских штыков). Обычно штык крепился справа от клинка ствола, так как в большинстве случаев военные были «правшами» и в этом случае было удобнее примыкать и снимать штык со ствола. Кроме этого были варианты трубчатых штыков, которые крепились снизу слева от оси канала ствола. Трубчатый штык крепился на стволе ружья различными способами. И как только появились первые штыки с трубками, сразу начались поиски различных вариантов фиксирующих устройств.

А.Н. Кулинский группирует штыки с трубками по конфигурации прорезей в трубках и по конструкции фиксирующих устройств. Он разделяет трубчатые штыки на следующие основные группы:

1. Штыки с трубками, имеющие только прорези различной

конфигурации.

2. Штыки с трубками без прорезей и фиксирующих

устройств.

3. Штыки с трубками с прорезями, без фиксирующих

устройств.

4. Штыки с винтовыми зажимами.

5. Штыки с пружинными защелками на трубках.

6. Штыки с хомутами на трубках.



Последняя группа штыков является самой многочисленной, потому что появление хомутика во многом решило проблему надежной фиксации штыка и явилось очень удачным конструктивным и технологическим решением. Простота и надежность данного решения определила дальнейшее их использование практически во всех странах, имевших на вооружении огнестрельное оружие. Известны также штыки с трубками, которые имеют оригинальную форму клинков и трубок. Клинки таких штыков были плоскими, «тесачного» типа или этнического типа: штык-кукри или богемские штыки-косы. Известны штыки с трубками-рукоятями, которые имели даже гарды. Были разработаны конструкции трубки, в которые вставлялись рукояти (которые необходимо было вынимать при примыкании штыка). Штыки с трубками в своем новом виде – виде штыка-ножа стали применяться после Второй Мировой войны на автоматических винтовках. Параллельно с возникновением и развитием штыков с трубками развивались так называемые штыки – тесаки. Это оружие имело двойное назначение: непосредственно как штык и как тесак. Считается, что массовое оснащение нарезных ружей штыками-тесаками было организовано в Пруссии в середине ХVIII века. В частных коллекциях и музеях имеются Прусские егерские штыки-тесаки 1760 – 1780 годов. Прусские штыки-тесаки образца 1810 года явились базовыми моделями для штыков-тесаков других немецких государств. В конце ХVIII начале ХIХ века во многих европейских армиях стали появляться собственные образцы штыков-тесаков. Наиболее известными и массовыми считаются английские штыки-тесаки с латунными эфесами и широкими двулезвийными клинками. Различные варианты тяжелых штыков-тесаков с латунными эфесами производились в Североамериканских Соединенных Штатах в 1850–1860 годах. В первой половине XIX века в различных странах оружейники работали над усовершенствованием устройства для крепления тяжелого штыка-тесака на стволе. Появились штыки-тесаки, на рукояти которых монтировалась обычная штыковая трубка с мульком и прорезью, на крестовине приваривалось стальное кольцо, и в головке рукояти изготавливался паз и т. д. Однако все варианты конструкций крепления не обеспечивали прочность крепления на стволе и в основном использовались как обычное холодное оружие. Тяжелые штыки-тесаки в основном использовались как оружие специальных войск: стрелков, егерей, артиллеристов и инженеров. Однако во второй половине XIX века на смену тяжелым штыкам-тесакам пришли легкие штыки-тесаки с более со вершенной системой крепления на стволе, состоявшей из Т-образного паза с пружинной защелкой в головке рукояти и кольца в крестовине, в которое входил ствол ружья или винтовки. Система крепления «паз – защелка – кольцо» обеспечивала более жесткое и надежное сцепление штыка – тесака и ствола, лучшую балансировку винтовки. Эта система оказалась настолько удачной, что продолжает использоваться и до настоящего времени. Переход на указанную систему крепления позволил значительно снизить вес эфеса штыка-тесака. Указанные образцы принято называть легкими штыками-тесаками, или просто штыками. С новой системой крепления штыка к винтовке большое развитие получил клинок так называемого «ятаганного типа» с двойной кривизной. Этот образец берет свое начало с 1840 года во Франции. Вскоре ятаганные клинки быстро завоевали популярность в других армиях мира. В немецких государствах штыки с клинками ятаганного типа не нашли широкого применения, кроме армий Баварии и Вюртемберга. Легкие штыки – тесаки изготавливались также с прямыми однолезвийными клинками. Двулезвийные клинки не получили широкого распространения из-за низкой продольной жесткости. Общим недостатком тяжелого и легкого штыка-тесака был тот факт, что относительно большая масса этих штыков влияла на точность стрельбы. Для усиления колющих свойств штыка тяжелые и легкие штыки-тесаки изготавливались с клинками игольчатого типа. Первые такие штыки стали применять французы. Наиболее известен французский штык с колющим клинком Т-образного сечения к пехотной винтовке системы Гра образца 1874 года. Впоследствии штыки с колющими клинками стали производиться и в других странах. Существует группа штыков, которые не имеют трубок и рукоятей. К этой группе относятся штыки со стержневым креплением, штыки с отжимными пластинами и штыки –шомполы. Стремление совместить в штыке функции холодного оружия и инструмента привели к появлению так называемых «штыков-инструментов» и «комбинированных штыков». Известны «штыки-лопаты», «штыки-траншейные ножи», «штыки-сошки», «штыки-ножницы», «штыки-мачете», штыки-боло». Однако стремление соединить в одном штыке функции оружия и инструмента, как правило, не было эффективным. Не получалось ни хорошего штыка, ни хорошего инструмента. Во второй половине XIX века появились «штыки-ножи». По определению А.Н. Кулинского «Штык-нож – это штык, который, отделив от винтовки или карабина, можно использовать в качестве ножа, в том числе для нанесения повреждений противнику, при непосредственном удержании в руке». В связи с резким повышением огневой мощи пехоты роль штыка на поле боя по общему признанию стала снижаться. Требовались более легкие и многофункциональные образцы. Первый штык-нож появился в Германии в 1884 году к винтовке системы Маузера образца 1871/84 гг. Он был удобен для штыкового боя в примкнутом состоянии, так же, как боевой нож в руке, и как просто нож в полевых условиях. С принятием этого штыка (образец 71/84) почти во всех армиях мира стали появляться аналогичные образцы. В это время в Норвегии появился штык-нож с двулезвийным клинком к винтовке системы Ярмана. Этот образец был изготовлен очень малым тиражом и является коллекционной редкостью. Немецкий штык-нож «образца 71/84» послужил прообразом для разработки и постановки на вооружение аналогичных моделей в армиях многих стран мира.

Штыки по форме и сечению клинков обычно делят на следующие группы:

1. Штыки – ножи с однолезвийными клинками

2. Штыки – ножи с двулезвийными клинками Т-образного

сечения

3. Штыки – ножи с двулезвийными клинками

4. Штыки – стилеты с игольчатыми клинками.

Основной системой крепления штыков-ножей к стволу является система «Паз – защелка – кольцо». Однако существовали другие способы. Например, кнопка пружинной защелки располагалась не в головке рукояти, а вблизи крестовины, в некоторых образцах пружинная защелка располагалась в кольце крестовины. У некоторых образцов кольцо крестовины надевалось не на ствол, а на специальный стержень, расположенный в цевье. Существуют штыки с пустотелой рукоятью, которая надевалась на специальный стержень на стволе винтовки. Технология изготовления штыков соответствовала общему уровню развития металлообработки и материаловедению конкретного периода. Необходимо отметить, что все достижения в обработке металла и создании новых материалов в первую очередь внедрялись в военной промышленности. Поэтому история развития штыков непосредственно связана с научно–техническим прогрессом в технологической и материаловедческой сфере. Штыки XVI века и XX века существенно отличаются и по материалам и по технологии изготовления. Например, появление полимерных материалов в конце XIX и начале XX века принципиально изменили конструкцию рукоятей и ножен. Создание новых защитных и декоративных покрытий позволили улучшить или создать новые свойства клинка штыка. Достижения в области металлургии дали возможность получить новые сплавы и стали для производства клинков. Появление высокопроизводительного штамповочного оборудования, оборудования по механической обработке позволили снизить себестоимость производства штыков и резко увеличить производительность военных заводов. Дальнейшее совершенствование изготовления штыков связано с созданием металлокерамических  композиций, применением лазерного оборудования, созданием полимерных материалов с заданными свойствами. В конкретных случаях технология изготовления штыков определялась техническими и технологическими возможностями военной промышленности каждой страны. Например, бюджетный вариант изготовления состоял из последовательной сварки или клепки отдельных частей штыка (стальные головки и крестовины склепывались с хвостовиками клинков). Более дорогая технология изготовления, которая существенно повышала качество оружия, предполагала изготовление клинка, хвостовика, крестовины и головки рукояти из единой металлической заготовки.

Динамика развития технологии хорошо видна на примере изготовления ножен:

1. деревянные

2. кожаные

3. кожаные с металлическим прибором

4. полностью металлические

5. полимерные

6. полимерные с металлическим прибором.

Появление полностью металлических ножен стало возможным только после создания новых методов штамповки листового металла и создания соответствующего прессового оборудования. В годы Первой мировой войны в условиях дефицита сырья, недостатка и изношенности оборудования появились так называемые «эрзац-штыки». Эти штыки изготавливались по упрощенной технологии. В некоторых случаях клинок просто вырубался из полосы металла низкого качества. На некоторых штыках отсутствовали рукояти. В этих штыках к хвостовику с одной стороны приклепывалась отжимная пластина, а с другой – Г-образная пластина с кольцом для ствола. Бесспорным лидером в разработке и производстве штык-ножей была Германия. Известно множество различных моделей немецких штыков, которые производились германской промышленностью для собственной армии и для армий других государств. Например, только одних эрзац-штыков насчитывается более 80-ти модификаций. Наиболее известным стал штык образца 98/05, который был принят на вооружение в 1905 году. Клинок этого штыка имел расширение по направлению к острию. Эта своеобразная форма клинка напоминала мясоразделочный нож, поэтому американские солдаты назвали его «мясником». Сохранилось достаточно большое количество этих штыков различных производителей. На базе модели короткого штыка 98 изготавливались штыки по частным заказам с различными элементами декорирования (травление рисунка на клинках, хромированные детали рукояти и ножен и т.п.). И когда в 1915 году было отменено ношение шпаги немецкими офицерами, они стали носить специально изготовленные короткие штыки 98. На вооружении немецкой армии были многочисленные модели штыков так называемых «переделочных», которые изготавливались из старых или иностранных клинков и рукоятей по стандартам, обеспечивающим их применение с винтовками и карабинами системы Маузера. Многообразие моделей штыков и их модификаций в конкретной армии значительно усложняло их эксплуатацию, удорожало их производство и ремонт. Поэтому одной из основных задач по конструированию штыков была задача унифицирования штыков, снижение их номенклатуры. Это стало возможным при появлении новых технологий при производстве взаимозаменяемых деталей. Совершенствование металлообрабатывающего оборудования, повышение точности обработки деталей, создание единой системы «допусков и посадок», внедрение новых систем контроля деталей при их производстве позволили производить штыки с большей степенью взаимозаменяемости. При всем многообразии моделей штыков в армиях мира, основные принципиальные конструктивные решения были заложены немецкими конструкторами, хотя англичане и американцы тоже внесли немалый вклад в конструирование штыков. С развитием военной техники, совершенствованием тактики ведения военных действий значение штыка на поле боя стало резко снижаться. Сражения Второй мировой войны показали, что штыковые атаки отдельных подразделений не оказывали какого-либо существенного влияния на ход боевых действий. Поэтому автоматическое оружие в основном выпускалось без штыков. Германия снизила производство штыков до минимума. Однако оснащение солдата личным холодным оружием явилось и является необходимым условием во всех армиях. Это оружие при совершенствовании технических средств ведения войны должно отвечать как минимум двум критериям: компактности и многофункциональности. Укорачивание клинков стало основной тенденцией в направлении компактности. Например, американский штык М1 к концу Второй Мировой войны с длины 400 мм укоротился до 170 мм. Штык все более стал похож на боевой нож. Наблюдается тенденция взаимного влияния при конструировании штык-ножей и боевых ножей. В некоторых случаях штык-нож отличается от боевого ножа всего лишь наличием механизма пружинной защелки, крепежей его к стволу. Прообразом современного штыка-ножа был немецкий штык-нож образца 1942 года, разработанный и изготовленный в небольшом количестве золингенской фирмой «К. Айкхорн». Это был многофункциональный штык – нож, в полой рукояти которого имелся складной нож с набором инструментов (отвертка, шило, штопор и т. д.). Этот штык-нож был взят за основу американской фирмой «Интераршко», разработавшей и изготовившей аналогичный образец для винтовок АР -10. Вариант штыка-ножа с рукоятью в виде трубки появился в 1960-х гг. в Бельгии к легкому автоматическому карабину FN CAL 1963 года. Штык-ножи выпускались как одно так и двулезвийными. В Португалии, Швейцарии и Дании популярны штыки-ножи с двулезвийными клинками кинжального типа. В 1959 году в Советском Союзе был принят на вооружение автомат Калашникова (АКМ). Штык-нож для этого автомата стал одним из лучших образцов, который совмещал штык, инструмент и нож. В этом штыке советские конструкторы нашли оригинальное решение для так называемых «ножниц» для перекусывания проводов и колючей проволоки, используя клинок и металлическую часть ножен. В дальнейшем этот штык-нож явился прототипом для аналогичных моделей в Германии, Швейцарии, США, Великобритании. Клинки у этих штыков, как правило, были однолезвийные, с двулезвийным боевым концом и с пилой на обухе. Современные разработки в области штык-ножей имеют два направления. Одно из них – это конструирование максимально многофункционального штыка-ножа, включающего в себя: штык, различные инструменты, боевой нож и нож для выживания. В другом случае проектируются штык-ножи ориентированные именно на боевой нож. Примером такого штык-ножа является финский штык-нож образца 1960 года к автоматическим винтовкам М 60 и М 62. Помимо вышеперечисленных моделей штыков существует небольшая группа неотъемных штыков. Такой штык является составной частью ручного огнестрельного оружия и не может быть использован отдельно от него. Первоначально эти штыки появились в Европе в середине XVII века. Это были длинные игольчатые штыки с расширенным острием в примкнутом состоянии, в некоторых случаях заменяли пику, а в положении, перпендикулярном стволу, использовались в качестве сошки при стрельбе. Известны выдвижные неотъемные штыки. Во второй половине XIX и начале XX века, благодаря новым конструкциям системы крепления и фиксации этих штыков и совершенствованию технологии изготовления ручного огнестрельного оружия, неотъемные штыки стали применяться на серийных карабинах. Наиболее известные из них – это японские, итальянские, австрийские и венгерские неотъемные штыки к соответствующим карабинам. Существуют многочисленные модификации русских  неотъемных штыков к экспериментальным самозарядным карабинам и винтовкам. Однако применение неотъемных штыков со временем было признано неперспективным. И в настоящее время они практически не применяются при конструировании ручного огнестрельного оружия. Появление и развитие штыков непосредственно связано с созданием и совершенствованием ручного огнестрельного оружия. Огромное количество моделей и их модификаций было создано во многих странах мира для вооружения своих армий. Однако научно–технический прогресс определяет создание новых видов оружия, которое принципиально отличается от своих предшественников. Это оружие определяет новую стратегию и тактику ведения боевых действий. Штыковая атака, как один из основных видов боевых действий прошедших веков в современных условиях не имеет никакого военного значения. Поэтому необходимо согласиться с А.Н. Кулинским: «… штык-нож через несколько десятилетий окончательно уйдет в прошлое, уступив место специальным видам холодного оружия, и к автоматическим винтовкам холодное оружие примыкаться не будет вообще». Но когда это произойдет и каким холодным оружием будет экипирован солдат будущего, покажет только время. Ясно одно, что будущее создается из прошлого и настоящего. И мы считаем, что прошлое и настоящее штыков необходимо изучать, и мы его изучаем, занимаясь коллекционированием.

Номенклатура штыков

При атрибуции штыков мы использовали общепринятые обозначения, используемые в отечественной и зарубежной литературе по данной теме. Поскольку сами штыки уже изначально сгруппированы по странам, то их «территориальная принадлежность» не пишется, затем указывается год, когда он был принят на вооружение (или представлен на рассмотрение) и ручное огнестрельное оружие, с которым он использовался. Например: «Штык обр. 1898 года к винтовке системы Маузера обр. 1898 г.». (обр.-образца) В примечании к описанию конкретного экземпляра может указываться его обозначение в иностранной литературе, или обозначение, принятое в технической документации страны-производителя данного штыка. Например: «S 98/05», «kS 98», «М 71», ,«HF 1865» и т. д. Определение основных понятий и терминология составных частей штыков. Для атрибутации и описания штыков необходимо определить основные термины и понятия. В многочисленной иностранной и отечественной литературе по штыкам нередко одни и те же детали штыка имеют различные названия.  В некоторых случаях многовариантность обозначений вносит путаницу в описание штыков, особенно это актуально при переводе иностранных текстов по штыкам. В отечественной литературе по холодному оружию существует общепринятая терминология. Основными работами в этой области являются работы А.Н. Кулинского, которые, по нашему мнению, являются наиболее точными и полными. Пользуясь основными положениями этих работ, мы приводим терминологический словарь, определяющий основные детали штыка.

Штык    – клинковое холодное оружие конструктивно связанное с ручным огнестрельным оружием (ружье, винтовка, карабин, штуцер и т. д).

Штык-нож – штык, имеющий свойства боевого ножа, или ножа для выживания. По определению А.Н. Кулинского это «… штык, который отделив от винтовки или карабина, можно использовать в качестве ножа, в том числе для нанесения повреждений противнику, при непосредственном удержании в руке».

Штык-тесак – штык, имеющий свойства тесака.

Штыки-тесаки принято подразделять на «тяжелые штыки-тесаки» и «легкие штыки-тесаки».

Тесак– обозначение холодного клинкового оружия с широким прямым или незначительно изогнутым клинком.

Примыкаемый штык – штык, имеющий специальный механизм для присоединения его к ручному холодному оружию и его отсоединения.

Примкнутый штык – штык, соединенный с ручным огнестрельным оружием при помощи специального механизма.

Неотъемный штык – штык, конструктивно соединенный с ручным огнестрельным оружием специальным приспособлением, является неотъемлемой частью этого оружия. Не предназначен для использования отдельно в качестве ручного холодного оружия.

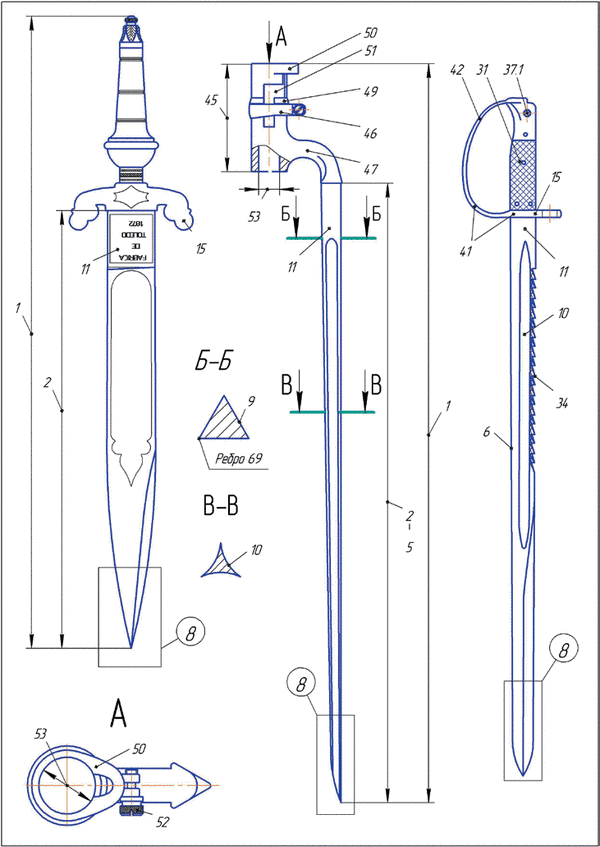

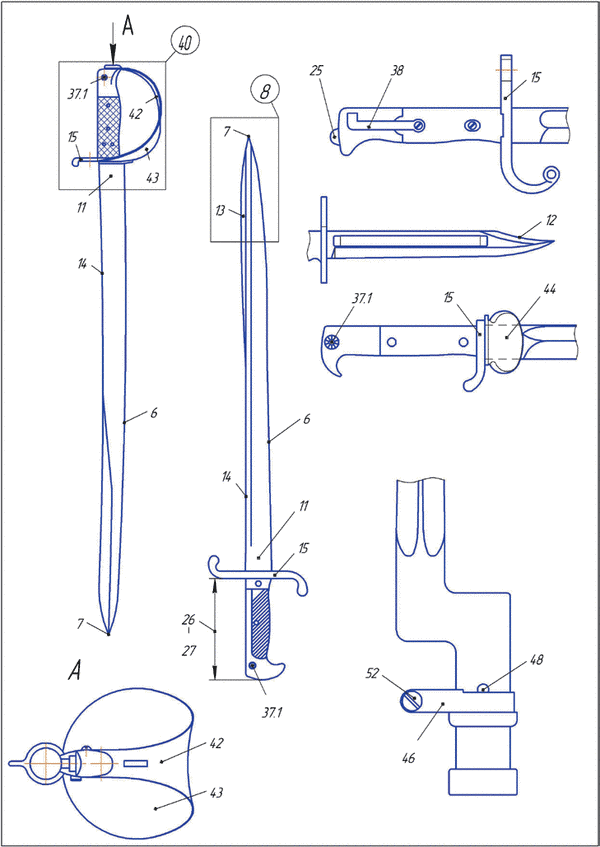

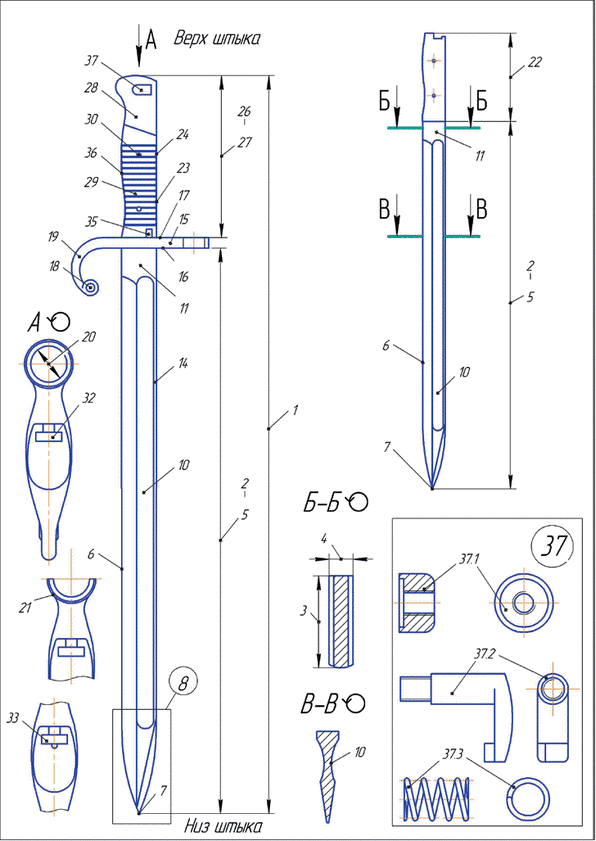

1. Общая длина штыка – линейный размер от острия клинка до конца головки рукояти.

2. Длина клинка – линейный размер от острия клинка до плоскости внешней стороны крестовины.

3. Ширина клинка – линейный размер верхней части пяты.

4. Толщина клинка – линейный размер обуха в верхней части пяты.

5. Клинок – составная часть штыка в виде стальной прямой или изогнутой полосы с однолезвийной или двулезвийной заточкой, или граненого стержня.

6. Лезвие – заточенная кромка клинка.

7. Острие – колющий конец клинка, точка соединения линий обуха (или скоса обуха) и лезвия.

8. Боевой конец клинка – часть штыка непосредственно прилегающая к острию.

9. Грань клинка – часть плоскости клинка ограниченная двумя ребрами или ребром и лезвием.

10. Дол – продольный желобок на клинке, служащий для его облегчения. Увеличивает продольную жесткость штыка.

11. Пята – верхняя, незаточенная часть клинка, непосредственно прилегающая к крестовине.

12. Скос обуха – срез клинка на боевом конце от линии обуха к острию, обычно выгнутой формы.

13. Елмань – расширенная нижняя часть штыка, имеющая двулезвийную заточку.

14. Обух – незаточенная кромка клинка, противоположная лезвию.

15. Крестовина – узкая металлическая круглая граненая или плоская планка, расположенная между рукоятью и клинком штыка, расположенная перпендикулярно им.

16. Внешняя сторона крестовины – поверхность крестовины со стороны клинка.

17. Внутренняя сторона крестовины – поверхность крестовины со стороны рукояти.

18. Шарик крестовины – каплевидное или шарообразное утолщение на конце крестовины.

19. Крюк крестовины – загнутая часть крестовины противоположная дульному кольцу.

20. Дульное кольцо, кольцо крестовины, кольцо – отверстие в крестовине для крепления штыка на стволе ручного огнестрельного оружия.

21. Лапки – дульное кольцо, удаленное наполовину или больше, так, что остается полукруглое основание для ствола ручного огнестрельного оружия. В некоторых случаях лапки изготавливаются в соответствии с первоначальной конструкцией.

22. Хвостовик – отходящая от пяты клинка стальная полоса или стержень, на котором смонтирована рукоять штыка.

23. Спинка рукояти – поверхность рукояти штыка, продолжающая плоскость обуха клинка.

24. Защитная пластина, планка – металлическая прямоугольная пластина, покрывающая спинку рукояти штыка.

25. Пуговка – полукруглый или граненый выступ на торце головки рукояти.

26. Длина рукояти – линейный размер от конца головки рукояти до плоскости внутренней стороны крестовины.

27. Рукоять – часть штыка, закрепленная на хвостовике клинка и предназначенная для обхвата кистью руки.

28. Головка рукояти – верхняя часть рукояти штыка.

29. Щечка. Накладка – пластина из кости рога, дерева, пластмассы или другого материала, скрепленная с хвостовиком клинка заклепками или винтами.

30. Заклепка – деталь крепления щечек.

31. Винт – деталь крепления щечек ( В некоторых случаях винты бывают со специальными пазами. Эти винты крепятся специальными отвертками, так называемыми «П-образными»).

32. «Т» – образный паз – паз в головке рукояти для крепления штыка на стволе ручного огнестрельного оружия.

33. «Т-О» – образный паз – паз в головке рукояти для крепления штыка на стволе ручного огнестрельного оружия.

34. Пила – насечка на обухе клинка для производства фашинных работ.

35. Отверстие для чистки – отверстие на рукояти штыка для чистки шомпольного канала или Т - образного паза.

36. Брюшко рукояти – поверхность рукояти, противоположная поверхности спинки рукояти.

37. Пружинная защелка – механизм, обеспечивающий крепление штыка на стволе ручного огнестрельного оружия. Расположена обычно в головке рукояти штыка.

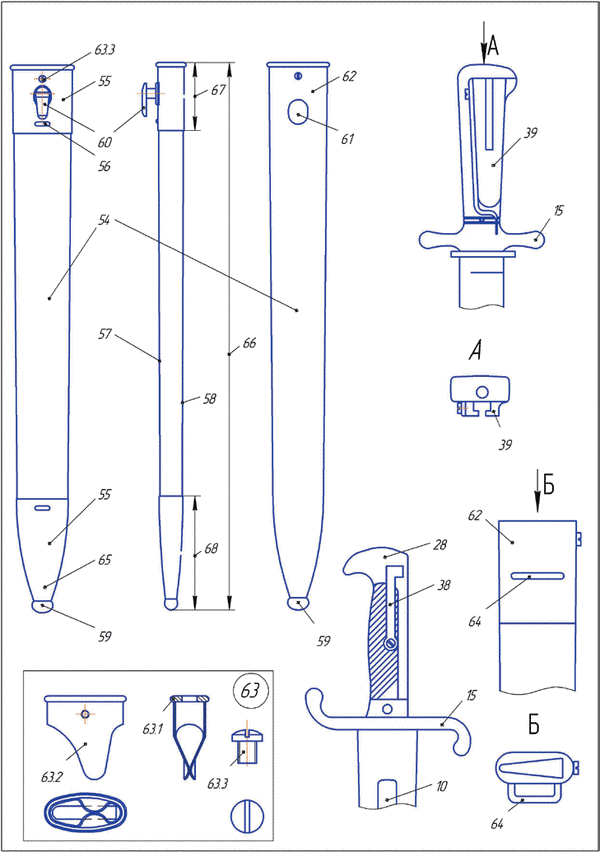

Состоит из:

37.1. Кнопка пружинной защелки.

37.2. Фиксатор.

37.3. Пружина.

38. «L» – образная пружина – специальная пружина в механизме пружинной защелки.

39. «Коробка», «Коробка рукояти» – приспособление, обеспечивающее крепление штыка к стволу штуцера.

40. Эфес штыка – составная часть штыка, представляющая собой совокупность рукояти и гарды. При отсутствии гар-

ды понятие «Эфес» и «рукоять» становятся синонимами.

41. Гарда штыка – совокупность защитных элементов эфеса штыка. Может состоять из крестовины, дужек, чашки.

42. Дужка – составной элемент гарды штыка. Передняя дужка соединяет головку рукояти с крестовиной или чашкой. Боковые дужки обычно ответвляются от передней дужки и соединяются с чашкой или крестовиной.

43. Чашка эфеса штыка – плоская или выгнутая металлическая пластина разнообразной формы, смонтированная на крестовине и являющаяся составной частью гарды.

44. «Щиток» – овальная выпуклая пластина на внешней стороне крестовины.

45. Трубка штыка – цилиндр, которым штык надевается на ствол ручного огнестрельного оружия.

46. Хомутик – кольцевая подвижная деталь, обхватывающая трубку штыка и фиксирующая штык при надевании на ствол.

47. Шейка – изогнутый стержень, соединяющий трубку и клинок штыка.

48. Стойка – небольшой выступ на наружной поверхности трубки штыка, ограничивающий поворот хомутика.

49. Венчик – кольцевое утолщение на трубке штыка, препятствующее сползанию хомутика.

50. Мулек – утолщение с прорезью на заднем краю трубки штыка для прохождения штыкового целика или мушки. (Штыковой целик – прямоугольный выступ на дульной части ствола винтовки или карабина, проходящий в прорезь трубки при надевании штыка

51. Прорезь – прямой, косой или коленчатый вырез в трубке штыка для прохождения штыкового целика.

52. Винт хомутика – винт, изменяющий диаметр хомутика.

53. Диаметр трубки штыка – внутренний диаметр трубки штыка.

54. Ножны – металлический, деревянный, кожаный или другого материала футляр для клинка штыка, снабженный каким-либо приспособлением для подвески. Ножны подвешиваются к поясной или плечевой портупее с помощью так называемых пасовых ремешков.

55. Прибор ножен – металлические обкладки на кожаных, деревянных или другого материала ножнах. Прибор ножен состоит из устья и наконечника.

56. Металлическая скоба – скоба, крепящая прибор ножен к кожаным или деревянным деталям ножен.

57. Внешняя поверхность ножен – поверхность со стороны шпенька (скобы, крючка).

58. Внутренняя поверхность ножен – поверхность противоположная внешней.

59. Шарик ножен – каплевидное или шарообразное утолщение в нижней части ножен.

60. Крючок – удлиненная деталь на устье ножен штыка, которой они фиксируются в лопасти портупеи.

61. Шпенек – круглая или овальная металлическая деталь на устье ножен, которой они фиксируются в лопасти портупеи.

62. Устье – I верхняя часть металлических ножен; II верхняя часть металлического прибора кожаных или деревянных ножен, предохраняющий верхний конец ножен от повреждений; III отверстие, в которое вставляется клинок при вкладывании в ножны.

63. Пружинный механизм ножен – механизм, обеспечивающий удержание клинка штыка в ножнах. Состоит:

63.1. – ободок

63.2. – пружина

63.3. – винт или заклепка.

64. Скоба устья – выгнутая прямоугольная или полукруглая деталь на устье ножен, предназначенная для продевания короткого пасового ремешка портупеи.

65. Наконечник ножен – нижняя деталь металлического прибора деревянных, кожаных или другого материала ножен, предохраняющая их конец от повреждений.

66. Длина ножен – линейный размер ножен от верхней поверхности устья до конца наконечника.

67. Длина устья – линейный размер длины устья.

68. Длина наконечника – линейный размер длины наконечника.

69. Ребро – линия пересечения двух плоскостей клинка.

Темляк – кожаная или матерчатая петля, крепившаяся на рукояти штыка

Лопасть(подвес) – большая конусовидная кожаная или матерчатая петля, в которую вставлялись ножны штыка, и которая подвешивалась к поясничному ремню.

Внутренняя поверхность лопасти – поверхность, прилегающая к поясничному ремню.

Внешняя поверхность лопасти – поверхность противоположная внутренней поверхности лопасти.

Порядок описания
штыков

При описании штыков принято описывать сначала надписи, клейма и декор на правой стороне клинка, гарды или рукояти, потом на левой. Правая или левая плоскости или стороны определяются из того, что штык условно находится в боевом положении, т.е. в правой руке, направленный вверх и вперед (варианты штыка, изготовленные специально под левую руку, встречаются крайне редко). Верх и низ штыка принято определять следующим образом: изображение штыка расположено вертикально, острием клинка вниз.

Порядок описания штыков

1. Конструктивные параметры клинка:

1.1. Общая длина штыка, мм.

1.2. Длина клинка, мм.

1.3. Длина рукояти, мм.

1.4. Ширина клинка, мм.

1.5. Толщина клинка, мм.

1.6. Диаметр кольца, мм.

1.7. Вес штыка, грамм.

1.8. Вес ножен, грамм.

2. Описание клинка (стальной, прямой, сечение, ялмань,
пила, боевой конец и т. д.).
3. Описание рукояти (щечки (накладки), заклепка, винты,
головка рукояти, пружинная защелка, Т-образный паз, кре-
стовина и т.д.).
4. Описание ножен (прибор ножен, шарик, шпенек, скоба,
устье и т д.).
5. Описание темляка.
6. Описание лопасти.

Порядок описания клейм и надписей

1. Пята справа

2. Пята слева

3. Крестовина справа

4. Крестовина слева

5. Внешняя сторона крестовины

6. Внутренняя сторона крестовины

7. Обух

8. Щечки (накладки) справа

9. Щечки (накладки) слева

10. Головка рукояти справа

11. Головка рукояти слева

12. Кнопка пружинной защелки

13. Спинка

14. Брюшко

15. Внешняя сторона ножен

16. Внутренняя сторона ножен

17. Устье

18. Наконечник

19. Шарик ножен.

















Краткая история кинжалов

Кинжал (араб. ханджар ; предположительно от кан - кровь и жар - пороть, вспарывать) — холодное оружие с коротким (до 40 сантиметров) прямым или изогнутым клинком, заточенным с одной или двух сторон. По ГОСТ Р № 51500-99 — кинжал — контактное, клинковое, колюще-режущее оружие с коротким или средним прямым или изогнутым двулезвийным клинком. Чаще всего кинжал используется для ближнего боя, но существуют разновидности кинжала с утяжеленным лезвием, предназначенные для метания.

История кинжала началась во времена, когда человек учился обрабатывать камень. В бесконечных племенных столкновениях и войнах выяснилось, что верный способ убить или ранить противника – нанести ему колющий удар. Кинжал (от арабского «хандшар») во всех частях света создавался как простейшее колющее холодное оружие. У древнейших кремневых кинжалов рукоять лишь слегка намечалась. Его можно было закрепить на древке как наконечник копья. В Луристане, на современной ирано-иракской границе, в ходе раскопок открылась замечательная культура VIII-VII в. до н.э. В числе находок были и каменные ножи, явно применявшиеся как колющее, хотя и несовершенное оружие. Археологи обнаружили каменные кинжалы в Африке, Египте, Скандинавии, в слоях середины II тысячелетия до н.э. Египетские кинжалы были длинными -30-40 см, но обладали небольшим пределом прочности. Задняя часть клинка вставлялась в деревянную, или сделанную из слоновой кости рукоятку и приклеивалась. Затем рукоять украшалась различными сценами боев и охоты. Более длинные клинки были, очевидно, ритуальными, поскольку для боя не годились. В Европе самые лучшие каменные кинжалы изготовлялись в скандинавских странах. Клинки более широкие и толстые, по сравнению с египетскими. Они были так популярны, что шведские археологи назвали период XVIII-XVI в. до н.э. – «DOLR-TID» – Временем кинжалов. Клинки делали из желтого, янтарного, коричневого кремня или черного, зеленого, красного, белого кварцита. Самые древние скандинавские клинки были почти ромбовидными, причем один из острых концов слегка сглаживался для лучшего соединения с рукоятью. Наиболее совершенные экземпляры относятся к XVI в. до н.э. На Американском континенте, ацтеки, жившие в Мексике, также делали великолепные изделия из темно-зеленого или черного обсидиана, а рукояти покрывали сложным узором. Вождь ацтеков, Монтесума преподнес конкистадору Кортесу для испанского короля Карла V ритуальный кинжал с халцедоновым клинком. Он использовался для вырезания сердца человека, приносимого в жертву. Сейчас этот подарок находится в Британском музее, в Лондоне.

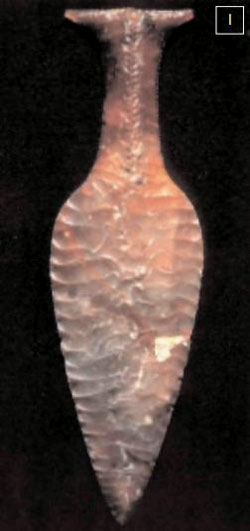

Кремневый кинжал. Дания, около III тыс. до н.э. Северные кинжалы были особенно популярны во всей мире из-за высокого качества обработки.

Каменные ножи и кинжалы широко использовались и после появления металлического оружия. Тем не менее, у таких клинков был один серьезный недостаток: если они ломались, то починить или отточить их заново было невозможно. Поэтому иногда колющие предметы (иглы, наконечники, остроги…) делали из кости, рога, дерева. Во французском департаменте Дордонь археологи обнаружили костяной кинжал эпохи палеолита, с рукоятью напоминающей фигурку оленя. Его клинок был без режущего края.

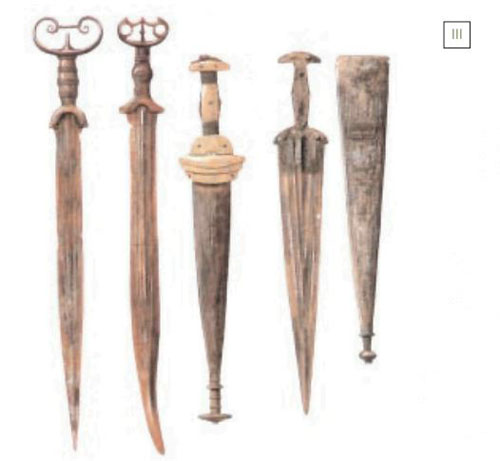

Два этрусских кинжала с ножнами. Клинки 27 и 37 см. Ранний жепезный век. Два меча из Центральной Италии. Клинки 45 см. Поздний Бронзовый век.

Разнообразные формы сечения показывают, как человек, пытался получить более жесткий клинок, при его возможно меньшей толщине. Параллельные плоскости давали самый слабый, гибкий кинжал. Клинки с выпуклыми или вогнутыми сторонами оказались более жесткими, также как ребристые, трехгранные и ромбические. Шилообразный кинжал применялся только для колющего удара.

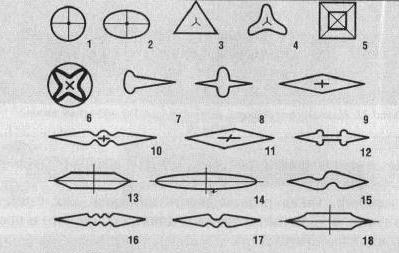

Образцы различных форм сечения клинков кинжалов

Для многих кинжальных клинков важным свойством являлась достаточная для гарантированного поражения противника длина клинка. А многие кинжальные клинки имели еще и достаточно большую ширину. Как, например, у итальянских и римских классических кинжалов (Фото 1).

В ходе своего естественного исторического развития кинжалы, приобретя достаточно устойчивую и традиционную форму клинка, развивались и в направлении совершенствования рукоятки. При этом часто кинжал оснащался не только удобной рукояткой, но и дополнительной защитой руки в виде гарды, перекрестия или упоров. При этом учитывалось, что при некоторых обстоятельствах кинжал мог служить средством не только добивания вооруженного противника, но и использоваться в качестве оружия для второй руки. В этом случае к такому кинжалу предъявлялись дополнительные требования, в том числе и как к оружию, которое в фехтовальном поединке позволяло не только поражать противника на ближней дистанции, но и защищаться, отражая удары и уколы, например, шпагой или рапирой, а также использовать его в качестве рычага.

Некоторые кинжалы изготавливались с учетом требования скрытого ношения и поражения противника главным образом в условиях неожиданной атаки. В том числе и для совершения заказных убийств. Для этого изготавливались и изобретались различные кинжалы, как сказали бы сегодня, «кинжалы-трансформеры», в том числе кинжалы, замаскированные под различные бытовые предметы. Небезосновательны само название одной из разновидностей семейства кинжалов и его конструкция. Речь вновь идет о стилете, ведущем своё происхождение от римского стило — металлической длинной заостренной палочки для письма на восковых табличках.

Вполне резонно обратить особое внимание на семейство кинжалов, которые развиваются, можно сказать, по свой собственной логике. Это так называемые национальные кинжалы и кинжалы, являющиеся профессиональной принадлежностью, атрибутом деятельности и частью военной формы или формы гражданского чиновника. Речь идет, к примеру, об офицерском кортике (Фото 2).

Фото 1 - Редкий итальянский кинжал эпохи возрождения "Чинкведеа"
Фото 2 - Офицерский кортик

Национальные, традиционные и легендарные кинжалы



  • Басселард
  • Бебут — кавказский кинжал с изогнутым обоюдоострым клинком без гарды. Состоял на вооружении русской армии в начале XX в.
  • Дага — кинжал для левой руки при фехтовании шпагой, получивший широкое распространение в Европе в XV—XVII веках.
  • Джамбия — арабский кинжал с широким загнутым клинком без гарды. Обязательная принадлежность мужского костюма в Йемене.
  • Дирк — шотландский кортик, имеет длинный прямой клинок полуторной заточки, рукоять без крестовины.
  • Засапожник — славянский кинжал с четырехгранным обоюдоострым изогнутым клинком без гарды, носимый за голенищем сапога.
  • Кама (кинжал) — холодное оружие, кинжал, использовавшийся у народов Кавказа, Закавказья и Ближнего Востока.
  • Катар — индийский тычковый кинжал с Н-образной рукоятью
  • Квилон
  • Когай
  • Корд — нож с прямым сравнительно узким клинком, с рисунком на гарде.
  • Крис — индонезийский нож или кинжал асимметричной формы. Наиболее известны волнистые разновидности криса.
  • Мизерикорд — кинжал с узким сечением клинка для проникновения между сочленениями рыцарских доспехов.
  • Пуш-даггер — небольшой обычно обоюдоострый кинжал с поперечной Т-образной рукоятью.
  • Рондел
  • Сай — японский стилет с рукоятью, делающей его похожим на трезубец
  • Скин ду — небольшой шотландский кинжал, носимый за подвязкой гольфа.
  • Скрамасакс — древнегерманский кинжал
  • Танто — японский кинжал
  • Чинкуэда — итальянский кинжал эпохи ренессанса.
  • Боевой кинжал Ферберна-Сайкса (Fairbairn-Sykes fighting knife) — наиболее известный кинжал Второй мировой войны
